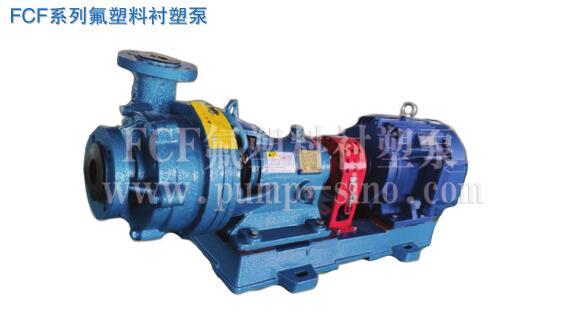

FCF系列氟塑料襯塑泵

一、概述

　　FCF系列氟塑料襯塑泵是一種單級、單吸離心泵，其泵體及前后泵蓋由金屬外殼內襯氟塑料（F46）、葉輪由金屬嵌件外包氟塑料（F46）壓制成型，軸封則采用機械密封和動力密封等多種密封形式。該泵具有結構簡單、耐腐蝕性能強、耐溫高等特點。主要用于化工、冶煉、化纖、鈦白、稀土、稀有金屬、農藥、磷復肥、檸檬酸、無機鹽、造紙、環保、食品及污水處理等行業，是輸送清潔或含有少量顆粒的強酸、強堿及有機溶劑等強腐蝕介質的理想設備。
　　該泵的適用溫度為-50℃~120℃
　　該泵使用范圍可按防爆區域和非防爆區域選用，凡在防爆區域內使用需配置防爆型電機。

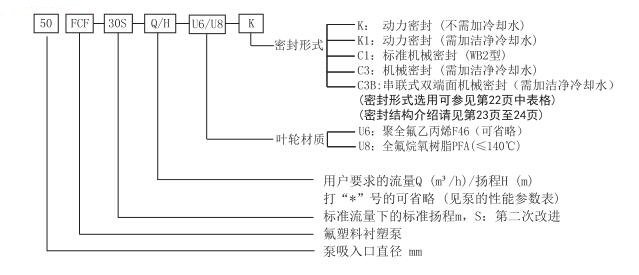

二、型號說明

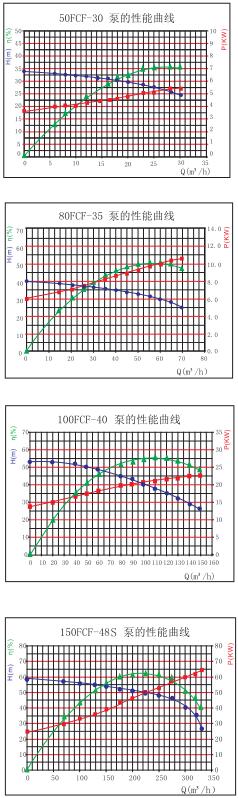

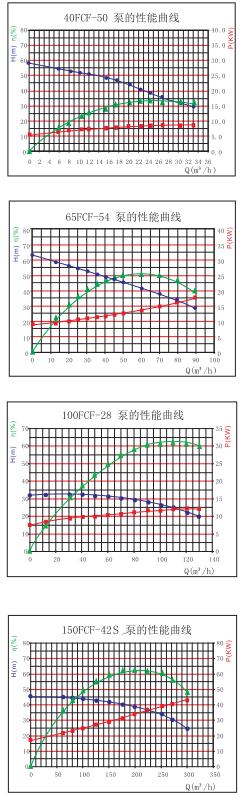

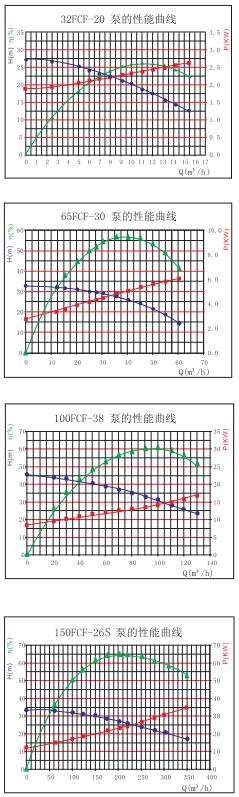

性能曲線性能參數 結構說明外形尺寸、安裝尺寸

（一）、泵的主要零部件

(二)、密封結構說明

該泵的軸封有C1型標準機械密封，C3、C3B型機械密封和K、K1型動力密封等多種形式。葉輪為半開式，泵的旋轉方向按標牌箭頭指示方向旋轉。密封選用和各種密封結構圖參見FUH工程塑料臥式泵的各種密封的性能對比頁面。

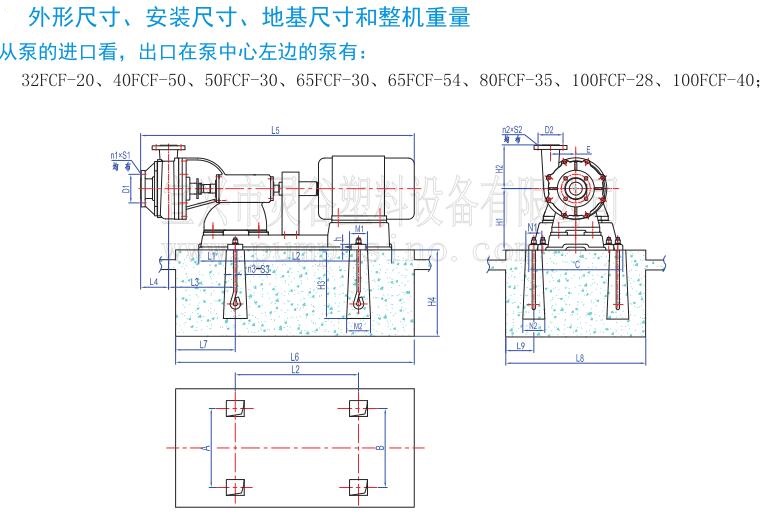

型號	外型尺寸、安裝尺寸和地基尺寸																											重量
型號	h	n3-S3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	D1	n1 × S1	D2	n2 × S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	（ kg ）
32 FCF -20	20	4-M16 ×300	260	260	300	81	165	145	97	336	205	112	814	100	4× Ф 18	85	4× Ф 14	90	120	80	110	380	700	182	500	120	450	69
40 FCF -50	25	4-M16 ×400	380	380	440	12 2.5	248	190	190	480	320	88	1200	110	4× M 16	100	4× M 16	90	120	80	110	480	1100	310	700	160	550	234
50 FCF -30	25	4-M16 ×300	320	320	370	96	208	192	160	400	269	128	1071	125	4× Ф 18	110	4× Ф 18	90	120	80	110	380	900	250	600	140	450	141
65 FCF -30	25	4-M16 ×300	320	320	370	96	208	190	160	400	270	128	1071	145	4× Ф 18	125	4× Ф 18	90	120	80	110	380	900	250	600	140	450	149
65 FCF -54	28	4-M16 ×400	330	420	470	12 6	310	220	184	620	335	140	1378	145	4× Ф 18	125	4× Ф 18	90	120	80	110	480	1200	300	700	140	550	284
80 FCF -35	30	4-M16 ×400	450	450	530	110	290	205	195	482	326	143	1282	160	8× Ф 18	145	4× Ф 18	90	120	80	110	480	1100	309	750	150	550	247
100 FCF -28	30	4-M16 ×400	450	450	530	10 9.5	290	240	195	482	336	153	1286	180	8× Ф 18	160	8× Ф 18	90	120	80	110	480	1100	309	750	150	550	248
100 FCF -40K，K1	30	4-M20 ×400	385	480	540	136	335	230	200	660	340	150	1546	180	8× Ф 18	160	8× Ф 18	120	150	100	130	470	1300	300	850	185	600	364
100FCF-40C3	30	4-M20 ×400	385	480	540	136	335	230	200	660	365	150	1570	180	8× Ф 18	160	8× Ф 18	120	150	100	130	470	1300	300	850	185	600	364

注：	1、表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。
	2、表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

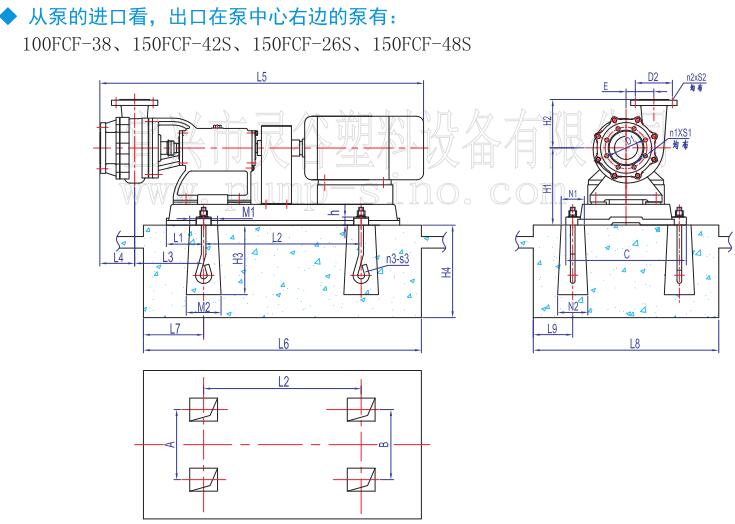

型號	外型尺寸、安裝尺寸和地基尺寸																											重量
型號	h	n3- S3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	D1	n1 × S1	D2	n2 × S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	（ kg ）
100 FCF -38	35	4-M20 ×400	460	460	520	120	335	210	161	680	298	150	1403	180	8× Ф 18	160	8× Ф 18	120	150	100	130	470	1200	260	800	170	600	318
150 FCF -42S	45	4-M20 ×400	510	610	675	223	370	340	604	935	340	193	2080	240	8× Ф 22	210	8× Ф 18	120	150	100	130	560	1600	320	950	170	700	782
150 FCF -26S	40	4-M20 ×400	420	536	596	190	325	325	555	700	324	210	1895	240	8× Ф 22	210	8× Ф 18	120	150	100	130	560	1450	350	900	182	700	589
150 FCF -48S	45	4-M20 ×500	510	610	675	223	400	340	530	935	340	191	2193	240	8× Ф 22	210	8× Ф 18	120	150	100	130	560	2185	600	910	150	700	1020

注：	1、表中法蘭標準：GB/T9119-2010、1.0Mpa，其他標準按需定制。
	2、表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

【返回】【在線詢問】

→ 地  址：宜興市丁蜀鎮陶都工業園通蠡中路26號

→ 總經理：陳伯生

→ 電  話：0510-87409633 87403572 87403345 87402459

→ 傳  真：0510-87426968

→ 郵  箱：pump-cbs@pub.wx.jsinfo.net

→ 網  址：http://www.ldmzyj.org/

→店鋪直銷:http://yxlgby.1688.com

網站首頁| 企業簡介| 企業動態| 產品介紹| 企業榮譽| 企業風貌| 學習園地| 資訊中心| 招聘啟事| 在線交易| 聯系我們| ENGLISH
宜興市靈谷塑料設備有限公司版權所有(C)2015 網絡支持中國化工網 生意寶著作權聲明

型號	進口*出口	流量m3/h	流量范圍m3/h	揚程 m	揚程范圍 m	點擊
32FCF-20	32×25	10	2.5~14	20	25~3	詳細參數
40FCF-50	40×32	12	3~20	50	64~8.5	詳細參數
50FCF-30	50×40	20	2.5~30	30	33~4	詳細參數
65FCF-30	65×50	25	7.5~45	30	33.5~3.5	詳細參數
65FCF-54	65×50	30	10~50	54	63~3.5	詳細參數
80FCF-35	80×65	40	15~60	35	36~4	詳細參數
100FCF-38	100×80	60	25~100	38	40~4	詳細參數
100FCF-28	100×80	80	30~130	28	30~3	詳細參數
100FCF-40	100×80	100	30~130	40	60~4	詳細參數
150FCF-42S	150×125	150	80~250	42	43~9.5	詳細參數
150FCF-26S	150×125	220	100~320	26	29~3.5	詳細參數
150FCF-48S	150×125	250	100~300	48	56~14	詳細參數
